Klappgriff mit Pneumatikauslöser

Artikelnummer: L1061X0X-2 Kategorien: ,
  • aus hochwertigem Edelstahl,
  • ø 32 mm
  • 600 / 700 / 850 mm
  • nach oben und gebremst nach unten klappbar
  • max. zul. Belastung: 100 kg

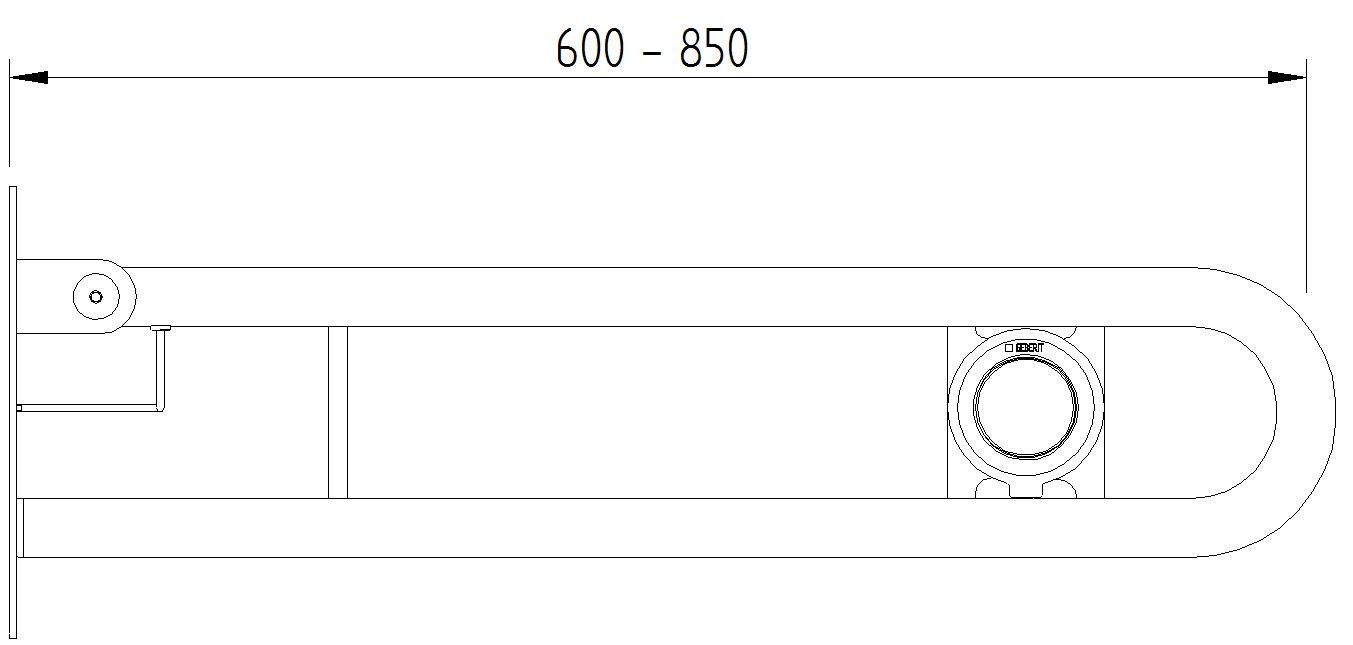

Skizze - Klappgriff in Bügelform mit Pneumatikauslöser - Serie Funktion von Lehnen
Icon
Montageanleitung - Stütz-/Klappgriffe Funktion Laden Sie sich hier die Montageanleitung...
Icon
Datenblatt - Klappgriff mit Pneumatikauslöser Funktion Laden Sie sich hier das Technische...
Icon
Aufmaßblatt - Stütz-/ Klappgriff Funktion Laden Sie sich hier das Aufmaßblatt...
Artikelnummer LängeOberflächeTechnische Zeichnung
L1061611600 mm - rechtsglatt poliert
Icon
Laden Sie sich hier im pdf-Datenformat die Technische Zeichnung zum Klappgriff der...
Icon
Laden Sie sich hier im dxf-Datenformat die Technische Zeichnung zum Klappgriff der...
Icon
Laden Sie sich hier im dwg-Datenformat die Technische Zeichnung zum Klappgriff der...
L1061612600 mm - rechtsfingergrip poliert
L1061614600 mm - rechtsmatt gebürstet
L1061621600 mm - linksglatt poliert
Icon
Laden Sie sich hier im pdf-Datenformat die Technische Zeichnung zum Klappgriff der...
Icon
Laden Sie sich hier im dxf-Datenformat die Technische Zeichnung zum Klappgriff der...
Icon
Laden Sie sich hier im dwg-Datenformat die Technische Zeichnung zum Klappgriff der...
L1061622600 mm - linksfingergrip poliert
L1061624600 mm - linksmatt gebürstet
L1061711700 mm - rechts glatt poliert
Icon
Laden Sie sich hier im pdf-Datenformat die Technische Zeichnung zum Klappgriff der...
Icon
Laden Sie sich hier im dxf-Datenformat die Technische Zeichnung zum Klappgriff der...
Icon
Laden Sie sich hier im dwg-Datenformat die Technische Zeichnung zum Klappgriff der...
L1061712700 mm - rechtsfingergrip poliert
L1061714700 mm - rechtsmatt gebürstet
L1061721700 mm - linksglatt poliert
Icon
Laden Sie sich hier im pdf-Datenformat die Technische Zeichnung zum Klappgriff der...
Icon
Laden Sie sich hier im dxf-Datenformat die Technische Zeichnung zum Klappgriff der...
Icon
Laden Sie sich hier im dwg-Datenformat die Technische Zeichnung zum Klappgriff der...
L1061722700 mm - linksfingergrip poliert
L1061724700 mm - linksmatt gebürstet
L1061511850 mm - rechtsglatt poliert
Icon
Laden Sie sich hier im pdf-Datenformat die Technische Zeichnung zum Klappgriff der...
Icon
Laden Sie sich hier im dxf-Datenformat die Technische Zeichnung zum Klappgriff der...
Icon
Laden Sie sich hier im dwg-Datenformat die Technische Zeichnung zum Klappgriff der...
L1061512850 mm - rechtsfingergrip poliert
L1061514850 mm - rechtsmatt gebürstet
L1061521850 mm - linksglatt poliert
Icon
Laden Sie sich hier im pdf-Datenformat die Technische Zeichnung zum Klappgriff der...
Icon
Laden Sie sich hier im dxf-Datenformat die Technische Zeichnung zum Klappgriff der...
Icon
Laden Sie sich hier im dwg-Datenformat die Technische Zeichnung zum Klappgriff der...
L1061512850 mm - linksfingergrip poliert
L1061514850 mm - linksmatt gebürstet

Produktbeschreibung

Sicheres Aufstützen und festen Halt bietet dieser Klappgriff in Bügelform mit Pneumatikauslöser der Serie Funktion. Damit unterstützt er mobilitätseingeschränkte Personen bei der selbstständigen Nutzung von Bad und WC. Zusätzlich ist der Pneumatikauslöser in bquemer Griffweite angebracht. Er ermöglicht so das Auslösen einer passenden WC-Spülung ohne lästiges Umdrehen oder Recken. Alle Komponenten des Griffs sind aus hochwertigem Edelstahl gefertigt. Zusammen mit der exzellente Verarbeitung zeichnet den Klappgriff höchste Qualität und Langlebigkeit aus, so dass Sie lange daran Freude haben werden.

Viele Varianten für flexiblen Einsatz

Der Klappgriff wird mit den Ausladungen 600 mm, 700 mm und 850 mm angeboten. Folglich ist er überall einsetzbar, vom kleinen WC bis zum großzügigen Bad. Darüber hinaus fügt sich der Griff mit drei Oberflächen mühelos in verschiedene Gestaltungskonzepte ein. Wählen Sie also die Oberfläche entsprechend der anderen Ausstattung Ihres Bades. Dabei sorgt die polierte Variante für dezenten Glanz. Der von uns speziell entwickelte Fingergripp bietet zusätzlich eine angenehme Haptik mit besonders sicherem Griffgefühl.  Mattgebürstet zeigt der Griff dagegen ein edles Auftreten, das höchsten Ansprüchen genügt. Zusätzlich kann der Griff mit einem Papierrollenhalter zum Anklemmen ausgerüstet werden. Damit auch dieser neben dem Pneumatikauslöser bequem erreicht werden kann, muss der Griff eine Ausladung von mindestens 700 mm haben.

Klappfunktion

Wenn der Griff nicht gebraucht wird oder zum Beispiel beim Manövrieren mit Rollator und Rollstuhl stört, kann er leicht nach oben weggeklappt werden. Beim Herunterklappen ist der Griff dagegen gebremst. Hierbei sorgt der konstruktive Fallschutz dafür, dass er in jeder Position stehen bleibt. Somit werden Unfälle durch ein schnelles und unwillkürliches Herunterfallen zuverlässig verhindert.

Pneumatik

Der runde Pneumatikauslöser ist aus weißem Kunststoff gefertigt und hat die Maße 85 x 90 x 85 mm. Die Betätigungstaste ragt hervor, sodass sie also gut zu erfühlen ist. Sie kann weiterhin mit einem geringen Kraftaufwand von unter 25 Newton betätigt werden. Wählen Sie zusätzlich die linke oder rechte Ausführung des Klappgriffs, damit der Auslöser richtig für Sie positioniert ist. Die Seite ergibt sich aus der Perspektive eines Betrachters, der vor der Toilette mit Blickrichtung zur Wand steht. Generell ist der Auslöser für Einmengen-Spülungen sowie Spül-Stopp-Spülungen geeignet. Außerdem passt er zu Aufputz- oder Unterputz-Spülkästen mit der entsprechenden Vorrichtung für Pneumatikauslösung.

Leichte Reinigung

Edelstahl ist ein hygienisches Material, dessen glatte Oberfläche Verschmutzungen wenig Angriffsfläche und Mikroorganismen keinen Nährboden bietet. Zur gründlichen Reinigung und dauerhaften Pflege genügt deshalb regelmäßiges Abwischen mit einem weichen, nebelfeuchten Tuch. In Kliniken und Pflegeeinrichtungen ist jedoch häufig die Nutzung von Reinigungs- und Desinfektionsmitteln vorgeschrieben. Wenn Sie diese verwenden, prüfen Sie vorher die Eignung der Mittel für Edelstahl. Beachten Sie auch die Hinweise des Herstellers zur Anwendung, zum Beispiel hinsichtlich Konzentration und Einwirkzeit. Nach der Anwendung spülen oder wischen Sie das Produkt mit klarem Wasser ab und entfernen Sie alle Reinigungsrückstände. Zuletzt reiben Sie es mit einem weichen Tuch trocken. So vermeiden Sie unschöne Flecken und Ränder und erhalten sich lange die Freude an der schönen Oberfläche.

Einfache Montage

Auf der Baustelle muss es schnell gehen. Deshalb sind alle unsere Produkte so konstruiert, dass die Montage einfach und zuverlässig funktioniert. Außerdem ist das Befestigungsmaterial im Lieferumfang enthalten. Dieses ist für Wände aus Vollmaterial , z.B. Beton, Sandstein oder Ziegel bzw. Holz geeignet. Bei einem anderen Wandaufbau prüfen Sie bitte bauseitig, wie das Produkt sicher installiert werden kann. Denn auch die Montage muss den Nutzungsanforderungen dauerhaft standhalten. Zeichnen Sie zuerst die notwendigen Bohrlöcher vor, indem Sie den Klappgriff mit der Wasserwaage an der Wand ausrichten und die Löcher durch die Wandplatte markieren. Bohren Sie dann die Löcher und schieben die Dübel senkrecht hinein. Verschrauben Sie nun die Wandplatte an sechs Punkten mit der Wand. Zuletzt muss noch der Auslöser mit der Pneumatik des Spülkastens verbunden werden. Dazu wurde der Schlauch bereits vormontiert. Zusätzlich zur Erläuterung des Einbaus in einfachen Bildern erhalten Sie in der Montageanleitung auch Informationen zu Einbauhöhen oder Pflege der Produkte.

Auf Herz und Nieren geprüft

Dieser Klappgriff mit Pneumatikauslöser der Serie Funktion entspricht dem Medizinproduktegesetz nach EU-Verordnung 2017/745. Weiterhin erfüllt er die DIN-Normen 18040-1 und 18040-2 zum barrierefreien Bauen in öffentlichen und privaten Gebäuden. Nicht zuletzt wurde die Belastungsprüfung nach DIN EN 12182 durchgeführt, sodass wir die maximale Belastung durch Herstellererklärung garantieren. Eine CE-Kennzeichnung versteht sich dann schon von selbst. Unsere Produkte unterliegen einer Gewährleistung von 6 Jahren und einer Nachkaufgarantie von 5 Jahren.

Lösungen für Ihre Ideen

Gerne unterstützen wir Ihre Projekte mit Sonderanfertigungen auf Maß. Denn nicht für jedes Bauproblem bieten Standardprodukte die Lösung. Teilen Sie uns also Ihre Ideen mit. Nutzen Sie dazu auch unser Aufmaßblatt und tragen Sie Ihre individuellen Wünsche ein. Wir beraten Sie gerne und kalkulieren Ihren individuellen Preis.
